山特ARRAY UPS集當今電力電子和自動控制領域最新成果于一身，是為推動電源保護領域的技術進步而誕生的顛峰之作。ARRAY UPS采用抽屜式高智能模塊化設計，可通過增減機柜內UPS模塊來滿足功率輸出及可靠性要求，具有極大的彈性，實現****性價比。ARRAY UPS采用高效率、高性能以及高輸出電壓穩定度的雙轉換純?cè)诰€架構，它兼容三相和單相市電輸入，并可通過判斷當前市電狀態自動地在三/單相之間切換。采用高速DSP作為控制器的ARRAY UPS擁有強大的信息處理能力，提供人性化的操作界面和最完善的電源管理功能，不但極大的提高了UPS自身的運行質量，而且通過全中文液晶屏以及與電腦和網絡的完美連接使得您對UPS的操作與管理得心應手。ARRAY UPS能夠解決幾乎所有的電源問題，為各種負載提供安全有效的電源保障，使您在各種惡劣的電源環境下均可高枕無憂。
產 品 性 能
?模塊化的設計

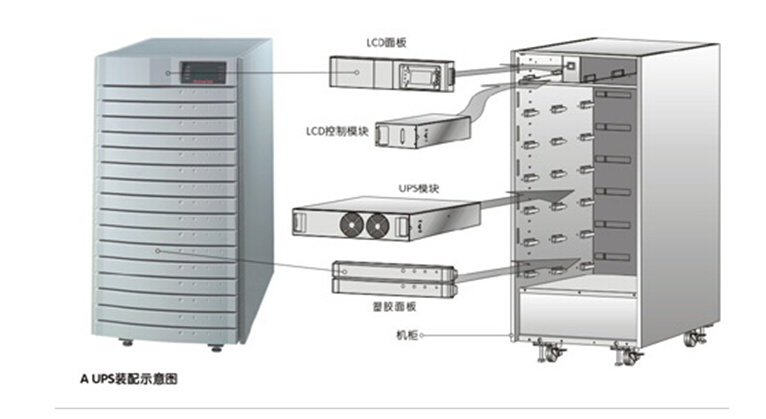

ARRAY （4K~24KVA）UPS采用先進的模塊化設計，機柜內可裝1～6個UPS模塊，每個UPS模塊為4KVA，且都是一臺功能完備的UPS，通過先進、獨創的并機及通訊方式并聯起來，完全實現了隨意組合、熱插拔等功能，方便維護及更換。
?最可靠的N+X結構
用戶可以根據自己的負載以及為體現安全性所需要的功率冗余來決定UPS模塊數，方便配置N+X (4KVA～24KVA)完全冗余的UPS系統，靈活且可靠地保護關鍵設備。
?完備的遠程監控功能
ARRAY UPS系列提供了RS-232、RS-485、智能插槽（Intelligent Slot）等監控通訊接口。用戶可以選擇從山特網站上下載Winpower軟件或選購AS400卡、Webpower卡來實現遠程UPS管理，監控等功能。
?雙轉換純?cè)诰€架構
ARRAY UPS采用成熟的雙轉換純?cè)诰€架構，為目前解決電源問題的****方案，可以解決幾乎所有的電源問題。ARRAY UPS能在各種輸入條件下輸出干凈安全的正弦波，符合各種要求苛刻的用電設備的需要。為計算機設備、通信系統以及自動化設備等提供臻于完美的電源保護。
?人性化的簡易操作設計

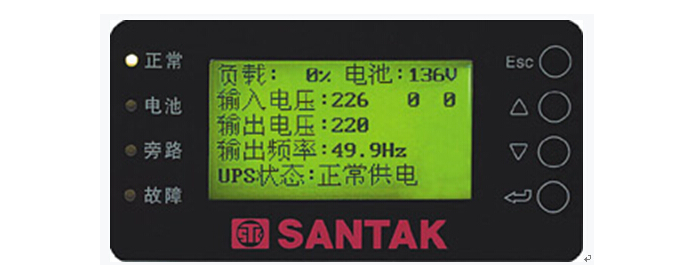

ARRAY UPS采用大屏幕5行全中文液晶（LCD）顯示及LED指示燈。ARRAY UPS擁有獨特?zé)岵灏喂δ艿腖CD通訊模塊，由UPS模塊組成的并機系統的運行不受LCD通訊模塊存在與否的影響。LCD通訊模塊通過機內網絡對各UPS模塊的工作進行集中監控。用戶對UPS的操作，可以很容易的在LCD面板上進行，并獲取所有UPS模塊的信息。LCD、LED以及蜂鳴器相配合提供了完備的報警功能，大大提高了整個系統的安全性。
?智能型的輸入檢測糾錯能力
ARRAY UPS具有單/三相自動識別以及三相接入時的相序識別能力，可以自動識別錯誤接線并報警。ARRAY UPS采用三相或者單相的輸入，單相輸出的方式。用戶可以根據自己的電源狀況決定采用單相還是三相輸入。
?數字化設計的UPS
ARRAY UPS采用高效能的DSP（Digital Signal Processor）作為其控制中樞，實現了數字化的控制和完備的通訊功能。獨特創新的內嵌軟件設計，不僅使得UPS的運行性能更為突出，而且能夠自如應付各種突發情況，充分保護用電設備和UPS，真正實現了智能化和網絡化的功能。
?高效的充電能力
每個UPS模塊均內嵌由中央控制板監控的，可并機運行的高性能充電器，快速充電并合理地保護電池，高效的發揮電池效能而不損傷電池壽命。同時，ARRAY UPS機柜內留有一個充電模塊的空位，用戶可以根據需要選購一個專用充電模塊，進一步增強充電能力。
?長效型功能設計
ARRAY UPS特別考慮到用戶對長延時的需求，設計了長效型的功能。用戶可依據負載的實際大小需求，選配電池組數和容量，或選配發電機。以獲取真正長效可靠的潔凈電源。
技 術 參 數
型 號 ARRAY UPS （4K~24KVA）
容 量 4K~24 KVA
輸 入 接 線 3Φ4W+G或1Φ2W+G
電 壓 （118~300）VAC （單相/相電壓）
（204~520）VAC （三相/線電壓）
頻 率 46~54Hz
功率因數 ≥0.98
旁路電壓范圍 220（1±15%）VAC
輸 出 接 線 1Φ2W+G
電 壓 220（1±2％）VAC
功率因數 0.7
頻 率 與輸入同步（市電模式），當市電頻率超出范圍時，輸出頻率50(1±0.5%)Hz
50(1±0.5%)Hz（電池模式）
過載容量 110％~130％（±5％）30秒后跳旁路，>130％（±5％）2秒后跳旁路
外接電池標稱電壓 120VDC（每組10顆）
模塊功率/塊 4KVA
輸出功率 4KVA×模塊數
可否接發電機 是
通訊界面 RS232、RS485、Intelligent Slot
重 量
（凈重）Kg ARRAY UPS模塊 15
ARRAY UPS機柜 75
外觀尺寸（W×D×H）
(mm×mm×mm) ARRAY UPS模塊 405×530×87
ARRAY UPS機柜 442×700×965
ARRAY UPS（4K~24KVA）建議配置表
用戶負載 冗余設定 模塊數 重量(Kg)
≤4KVA 0KVA 1 90
4KVA 2 105
8KVA 3 120
12KVA 4 135
16KVA 5 150
20KVA 6 165
≤8KVA 0KVA 2 105
4KVA 3 120
8KVA 4 135
12KVA 5 150
16KVA 6 165
≤12KVA 0KVA 3 120
4KVA 4 135
8KVA 5 150
12KVA 6 165
≤16KVA 0KVA 4 135
4KVA 5 150
8KVA 6 165
≤20KVA 0KVA 5 150
4KVA 6 165
≤24KVA 0KVA 6 165
注：該表中重量指ARRAY UPS機柜以及模塊重量，不包括電池。
